Тема 1. Введення до курсу креслення

Урок 1. Формати, рамка і основний напис, масштаби

1.1. Формати і основний напис

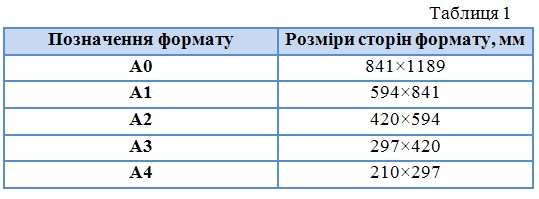

Відповідно до ГОСТ 2.301-68, формат аркуша креслень визначається розмірами його сторін. Кожний стандартний формат має позначення, наприклад, А0. Основні формати визначаються послідовним діленням навпіл довгих сторін формату А0 (1189×841мм), площа якого дорівнює 1 м. Розміри основних форматів подані у табл. 1.

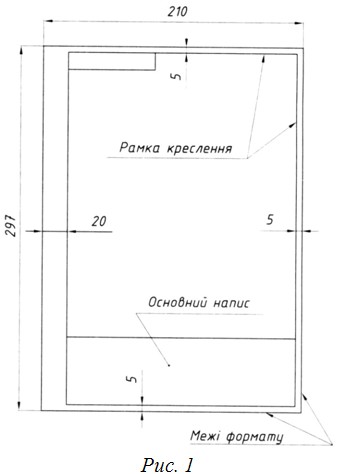

На форматі виконують рамку суцільною товстою основною лінією (рис. 1), на відстані 5 мм від краю з трьох сторін аркуша і на відстані 20 мм з четвертого лівого краю (для підшивання документів).

Основний напис розташовують у правому нижньому куті формату. Його форма і зміст для креслень визначені Державним стандартом.

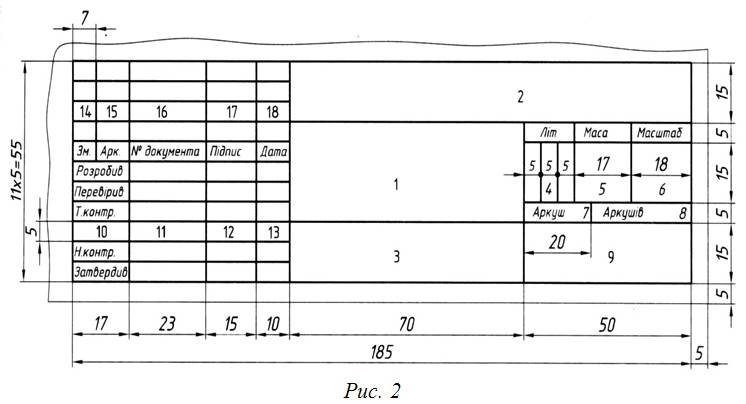

Основний напис (рис. 2), відповідно до ГОСТ 2.104-68, призначений для всіх типів креслень, за винятком будівельних.

У графах основного напису зазначають:

1 - назву виробу;

2 - позначення документа відповідно до ГОСТ 2.202-80;

3 - позначення матеріалу деталі (графу заповнюють тільки на кресленнях деталей);

4 - літеру, яку присвоєно документу відповідно до ГОСТ 2.103-68 (на навчальних кресленнях - «Н»);

5 - масу виробу відповідно до ГОСТ 2.109-73;

6 - масштаб відповідно до ГОСТ 2.302-68;

7 - порядковий номер аркуша (на документах, що складаються з одного аркуша, графу не заповнюють);

8 - загальну кількість аркушів (графу заповнюють лише на першому аркуші);

9 - назву або розпізнавальний індекс підприємства, на якому виготовлено документ (графу не заповнюють, якщо розпізнавальний індекс є в позначенні документа);

10 - особливість роботи, яку виконують особи, котрі підписують документ;

11 - прізвища осіб, котрі підписали документ;

12 - підписи осіб, прізвища котрих зазначені у графі 11;

13 - дату підписання документа;

14...18 – зміни, які вносять відповідно до вимог ГОСТ 2.503-74

1.2. Масштаби креслень

Зображення предмета на кресленні обирають так, щоб якнайкраще передати його будову і раціонально використати поле креслення. Перевагу завжди слід віддавати зображенням предметів у натуральну величину. Але не всі предмети можуть так викреслюватися. Тому при виконанні креслень предметів їх зображення умовно зменшують або збільшують. Відношення розмірів зображення предмета на кресленні до його дійсних розмірів називають масштабом креслення. Масштаб креслення показує, у скільки разів його зображення зменшені чи збільшені порівняно зі самим предметом.

Зображення на кресленнях можуть бути виконані в натуральну величину (тобто за дійсними розмірами предмета), у масштабі зменшення або збільшення.

Значення масштабів стандартизоване:

масштаби зменшення - 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:40; 1:50; 1:75; 1:100 тощо;

масштаби збільшення - 2:1; 2,5:1; 4:1; 5:1; 10:1; 15:1; 20:1; 40:1; 50:1; 75:1; 10:1 тощо.

Перевагу завжди віддають масштабу натуральної величини 1:1.

Наприклад, масштаб 1:2 означає, що розміри зображення на кресленні в 2 рази менші від розмірів самого предмета. Масштаб 5:1 показує, що лінійні розміри зображення в 5 разів більші ід дійсних розмірів зображеного на креслення предмета.

Довільні масштаби при виконанні креслень не застосовуються.

Позначення масштабу може вноситись у призначену для нього графу основного напису або вказуватись на полі креслення біля відповідного зображення. В основному написі вказують числове значення масштабу під написом «Масштаб», наприклад, 1:2; 5:1 (літеру М при цьому не пишуть). Коли якесь окреме зображення на кресленні виконано в іншому масштабі, ніж це вказано в основному написі, біля нього або біля його позначення в дужках (також без літери М) записують масштаб, наприклад: (2,5:1).

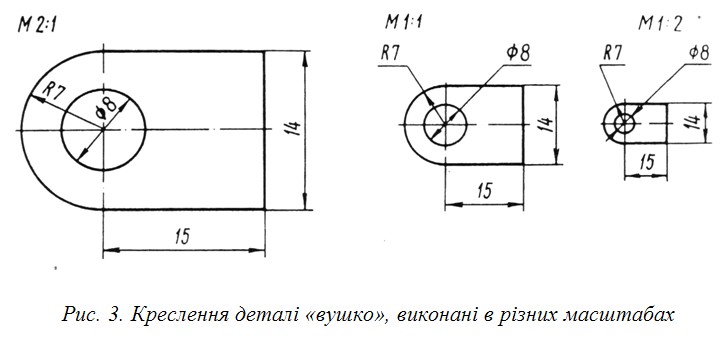

Завжди слід пам'ятати, що при будь-якому масштабі на кресленні мусять проставлятися дійсні розміри, тобто розмірні числа повинні вказувати натуральні розміри зображеного предмета. Для порівняння на рис. 3 наведено креслення деталі «Вушко», виконані в різних масштабах. В усіх трьох випадках на кресленнях нанесено натуральні розміри деталі, незалежно від того, в якому масштабі її зображено.

Контрольні запитання:

1. Які відомості містить основний напис креслення?
2. Які розміри форматів А4, А3, А2, А1?
3. Для чого при виконанні креслень застосовують масштаби?
4. Якою буде величина зображення предмета по відношенню до його справжньої величини, якщо креслення виконане у масштабі 1:1, 2:1, 5:1?
5. Яку довжину предмета слід вказати на кресленні, якщо його справжня довжина дорівнює 450 мм, а масштаб зображення 1:5?
6. Скільки форматів А4 міститься у форматі А3? У форматі А2? Як про це дізнатися?
7. Які відомості містить основний напис креслення?
