Тема 4. Перерізи і розрізи


Урок 1. Перерізи. Застосування та позначення


1.1. Поняття про перерізи

Призначення будь-якого креслення — давати якнайповніше уявлення про форму зображеного на ньому предмета. Вам уже відомо, як на кресленнях зображають предмети за допомогою виглядів. Крім виглядів, на кресленнях бувають ще й інші зображення, які дають змогу точніше виявляти форму предметів. До таких зображень належать перерізи.

Перерізи найчастіше застосовують для того, щоб показати поперечну форму предметів (руків'їв, гайкових ключів, слюсарних інструментів, деталей з прокату різного профілю) та форму отворів, заглибин, зрізів, вирізів на поверхнях округлих деталей тощо.

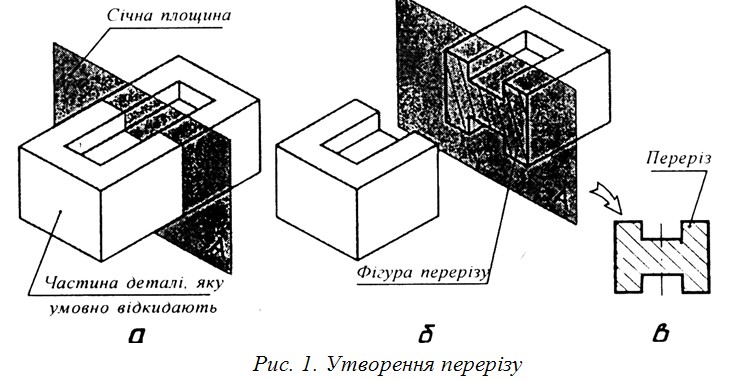

Зображення фігури, утвореної уявним перерізуванням предмета січною площиною, називають перерізом. Як правило, фігуру перерізу креслять у тому ж масштабі, що й вигляд, до якого належить переріз (рис. 1).

Перерізи і розрізи



На перерізі показують тільки те, що є у січній площині. Усе, що міститься перед цією площиною і поза нею, вважається уявно видаленим.

Види перерізів. Залежно від розміщення відносно вигляду зображеного на предмета переріз може бути винесеним або накладеним.

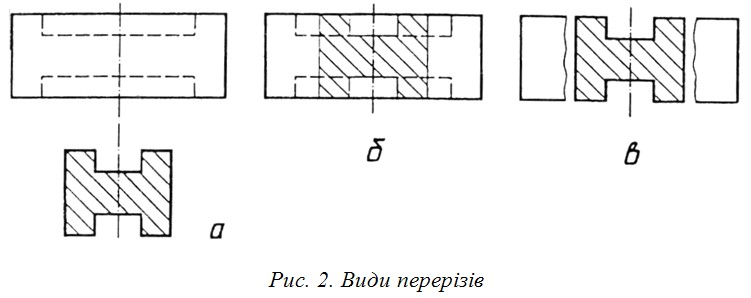

Винесений  переріз розміщають поза контуром вигляду зображеного на кресленні і (рис. 2. а). Накладений переріз розміщують усередині контуру, тобто безпосередньо на вигляді зображеного на кресленні предмета (рис. 2, б).

Винесені перерізи розміщують на вільному місці поля креслення (рис. 2, а) або в розриві вигляду (рис. 2, в).

Перерізи і розрізи

Під час виконання креслень перевагу віддають винесеним перерізам, оскільки обтяжують креслення зайвими лініями і значно зручніші для нанесення розмірів.

1.2. Виконання та позначення перерізів

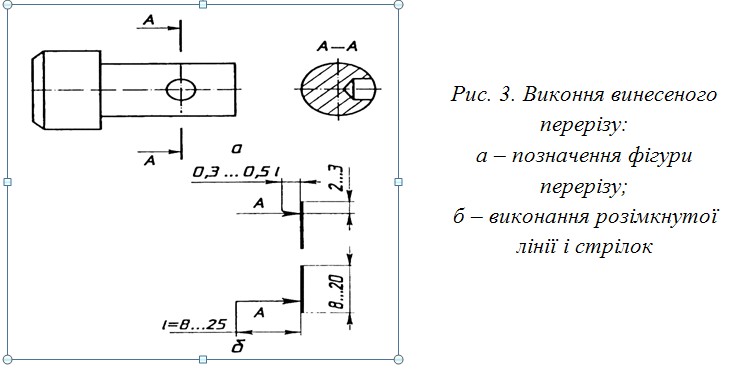

Положення січної площини на кресленні вказують лінією перерізу. Для цього застосовують розімкнуту лінію у вигляді двох штрихів (рис. 3, а). Ця лінія не повинна перетинати контур вигляду на кресленні та доторкатись до нього. Напрямок, у якому потрібно дивитися на уявну січну площину, вказують стрілками. Зі зовнішнього боку стрілок пишуть однакові великі літери українського алфавіту. Літери завжди розміщають вертикально. Розміри штрихів розімкнутої лінії і стрілок показані на рис. 3, б.

Перерізи і розрізи

Контур винесеного перерізу обводять суцільною товстою лінією такої самої товщини, як і видимі контури зображень на кресленні. Розміщають винесений переріз якнайближче до того місця, де вказано положення січної площини (рис. 3, а).

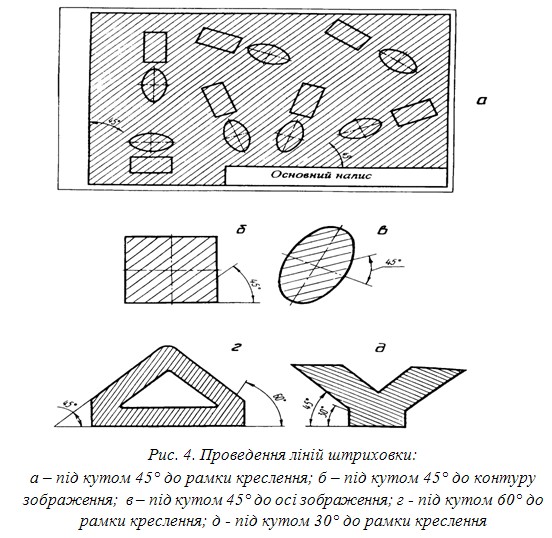

Щоб креслення було виразнішим, фігуру перерізу виділяють штриховкою у вигляді паралельних ліній. Штриховку наносять суцільними тонкими лініями під кутом 45° до рамки креслення (рис. 4, а) або до ліній контуру зображення (рис. 4, б) чи до його осі (рис. 4, в). Допускається проводити лінії штриховки під кутом 30° або 60°, якщо під кутом 45° вони збігаються за напрямом з лініями контуру або з осьовими лініями (рис. 4, г, д).

Перерізи і розрізи

Залежно від площі фігури перерізу відстань між лініями штриховки має бути в межах 1…10 мм і однаковою та рівномірною для всіх перерізів одного предмета на кресленні.



Контрольні запитання

  1. Для чого застосовують перерізи на кресленнях?
  2. Що таке січна площина?
  3. Які бувають перерізи за їх розміщенням на кресленні?
  4. Чим відрізняються між собою винесений і наклажений перерізи?
  5. Яким перерізам слід віддати перевагу – винесеним чи накладеним?
  6. Якою лінією  вказують положення січної площини на кресленні?
  7. Для чого штрихують фігуру перерізів?
  8. Якою лінією обводять контур винесеного перерізу?  А накладеного перерізу?
